概述：

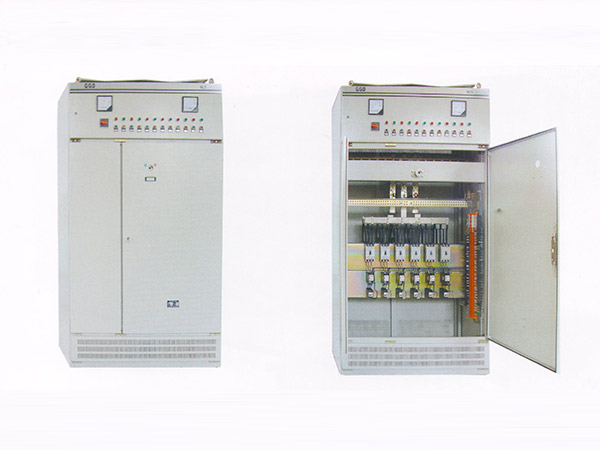

GGD交流低壓配電柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，美觀大方，面目一新。柜門用轉軸活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅錢與構架連接。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

GGD型交流低壓配電柜適用于發電廠、變電所、廠礦企業等電力用戶的交流50Hz，額定電壓380V，額定電流至3150A的配電系統中，作為動力，照明及配電設備的電能轉換、分配、控制之用。

我廠該產品已取得國家強制性產品3C認證證書。

結構特點：

殼體材料為冷軋鋼板，框架安裝孔模數為20mm和100mm的8MF冷彎型鋼局部焊接組裝而成。設備采用左側上部進線、右側上部出線方式，樣機安裝了兩個刀開關，分別垂直安裝在斷路器上方的左側垂直方向母排和右側垂直方向母排上，主母線安裝在柜頂部及柜底部，相序為遠、中、近排列方式。N排用母線夾固定在柜體底部，PE排用螺栓固定在柜體底部。儀表門上安裝有電流表、電壓表、轉換開關、按鈕等電器元件。柜體表面采用靜電噴涂，輔助電路絕緣導線沿柜架布置。

產品參數：

額定工作電壓（Ue）：380V

額定絕緣電壓（Ui）：660V

額定電流（In）：360A～80A

短時耐受電流（Icw）：15kA

頻率：50HZ

主母線的額定電流（InA）：1500A～600A

主母線的額定短時耐受電流（Icw）：30kA

外殼防護等級：IP30

裝置特點：

GGD交流低壓配電柜是本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。

產品依據標準：

GB/T7251.12-2013《低壓成套開關設備和控制設備 第2部分：成套電力開關和控制設備》
